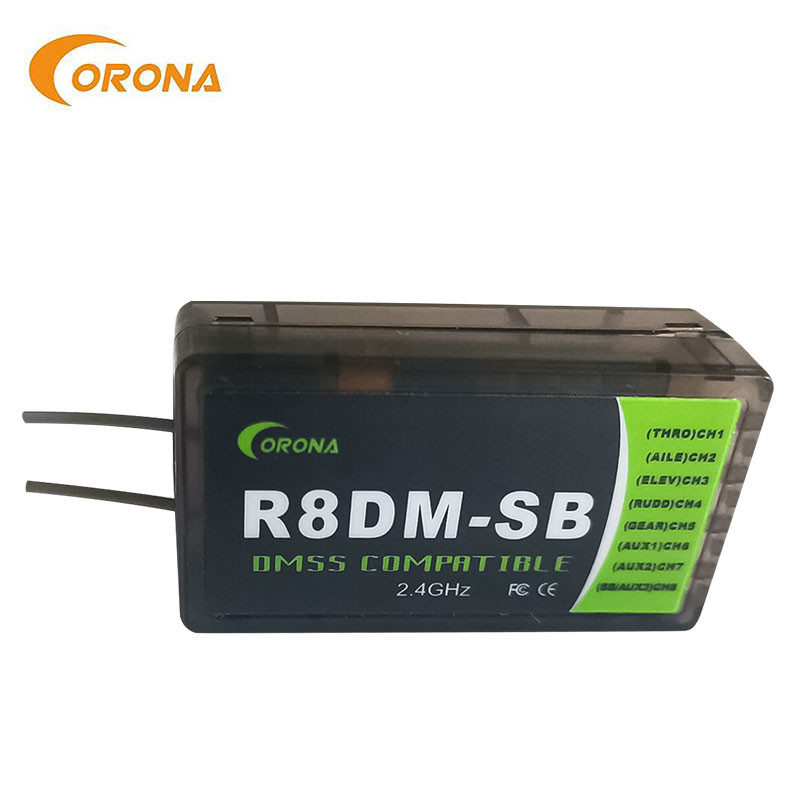

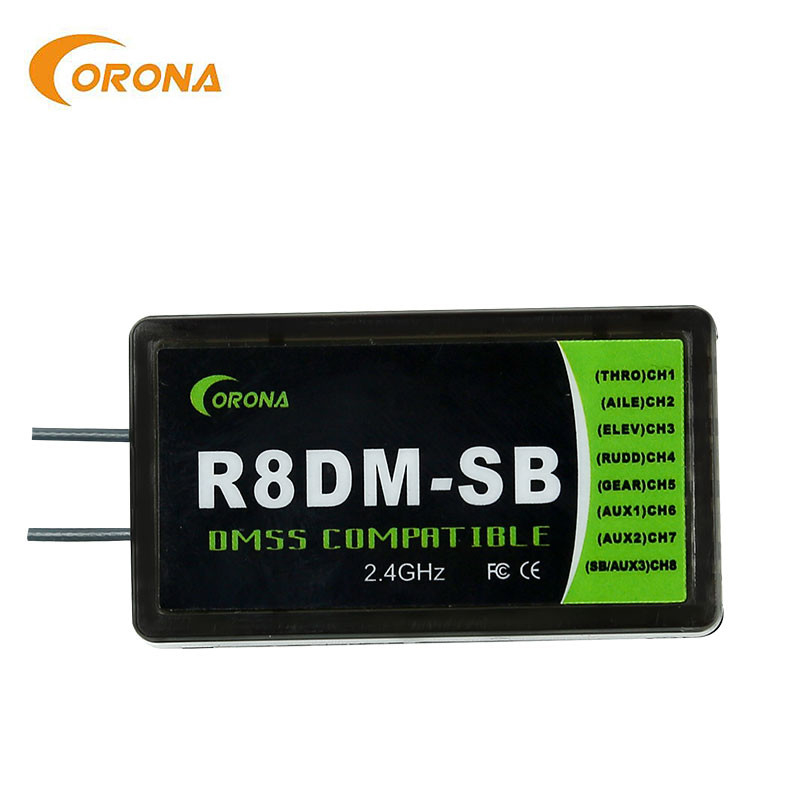

2.4g Jr Dmss المتوافقة مع مستقبلات RC التحكم عن بعد لطائرة هليكوبتر RC Corona R8DM-SB

Corona R8DM-SB 2.4g RC جهاز تحكم عن بعد متوافق مع جهاز استقبال JR DMSS لطائرة هليكوبتر RC

يمكن لجهاز استقبال CORONA R8DM-SB أن يتوافق مع جهاز الإرسال JR XG6 و XG7 و XG8 و XG11 و XG14.يحتوي R8DM-SB على 8 قنوات.

كما أن لديها وظيفة SBUS.عند استخدام هذه المؤازرة ، يرجى ملاحظة أن تيار التشغيل هو 3.6 فولت - 8.5 فولت.يمكننا تقديم خدمة OEM و ODM ،

إذا كان لديك أي متطلبات الرجاء ألا يترددوا في الاتصال بنا!

وصف المنتج :















التعبئة والتسليم

وحدات البيع: قطعة واحدة
حجم العبوة الواحدة: 10x14.2X3 سم
الوزن الإجمالي الفردي: 0.032 كجم


ميزة:

• دبليوبدون استخدام خرج S.bus يدعم توسيع قنوات المؤازرة ، R8DM لديه 8 قنوات PWM ، R6DM لديه 6 قنوات PWM و R4DM لديه 4 قنوات PWM.
• بإستخداميدعم خرج S.BUS توسيع قنوات المؤازرةو مخرجات R8DM إشارة S.BUSعلى 8^ذقناة،R6DM يخرج إشارة S.BUS قيد التشغيل6^ذقناة وخرج إشارة R4DM قيد التشغيلال 4^ذقناة، لا تزال القنوات المتبقية تنتج إشارة PWM القياسية.
• 13mS كمون تحتربطمعJR-XG7 ، و 14 مللي ثانية كمون تحت الخطملِكمع أجهزة الإرسال الأخرى.

تحديد:

• نطاق الجهد: 3.6 ~ 8.5 فولت
• التشغيل الحالي: 35mA ~ 60mA
• درجة حرارة التشغيل: -10 ~ 70 درجة مئوية
• الكمون: 13 مللي ثانية أو 14 مللي ثانية
• الحساسية: حوالي -100 dBm لـ R8DM ، -98 dBm لـ R6DM و -96 dBm لـ R4DM
• الوزن: 11 جرام لـ R8DM و 8 جرام لـ R6DM و 7 جرام لـ R4DM

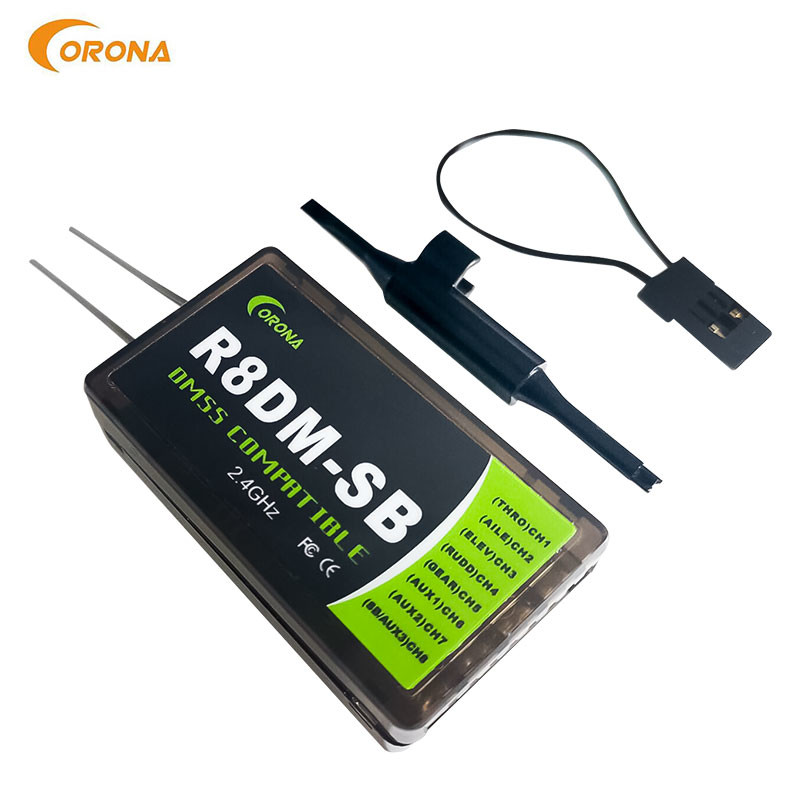

تعبئة المنتج:
جهاز استقبال x1 ،

دائرة كهربائية قصيرة x1 ،

أداة مفك البراغي x1


إجراء الربط:

1. قم بتشغيل جهاز الإرسال JR DMSS ، واحتفظ به في نطاق 0.5 م ~ 1.0 م من جهاز الاستقبال.لا يُسمح بأي عملية إضافية على جهاز الإرسال عند تشغيل جهاز الإرسال.
2. أدخل دائرة قصر.يتغير مكان الإدراج كأجهزة إرسال مختلفة.قم بتوصيل دائرة كهربائية قصيرة كما تظهر الصورة أدناه:


إدخال دائرة قصر عند الربط كصور أعلاه.
نصائح: يتغير مكان الإدراج كأجهزة إرسال مختلفة.


3. قم بتوصيل البطارية بجهاز الاستقبال أثناء الضغط على زر المستقبل.يضيء مؤشر LED الأحمر ويطفأ مؤشر LED الأخضر عندما يبحث جهاز الاستقبال عن إشارات ، ثم يتحول إلى مؤشر LED أخضر ويضيء مؤشر LED أحمر ، مما يشير إلى نجاح الربط.

الإعداد الآمن من الفشل:
مجموعة R8DM أو R6DM أو R4DM آمنة من الفشل على جهاز إرسال DMSS تمامًا مثل تشغيل مستقبلات JR DMSS.نوصي بشدة بتعيين ميزة الأمان من الفشل قبل السفر بالطرازات الخاصة بك.قد يؤدي إعداد Failsafe المفيد إلى إيقاف تشغيل دواسة الوقود الخاصة بالنموذج بعد أن يفقد جهاز الاستقبال الإشارة ، بحيث لا يطير بعيدًا بشكل لا يمكن السيطرة عليه.

وصف تبديل الوظيفة لوضع إخراج SBUS ووضع إخراج non sbus:
إذا كان جهاز الاستقبال الخاص بك متصلاً بجهاز الإرسال الخاص بك ، فيرجى إيقاف تشغيل جهاز الإرسال الخاص بك.عندما يكون ضوء LED الخاص بجهاز الاستقبال باللون الأحمر ، اضغط على الزر واستمر في الضغط عليه لمدة تزيد عن 6 ثوانٍ وليس أكثر من 10 ثوانٍ ، ثم حرر الزر لرؤية وميض LED الأخضر.بعد ذلك ، بالضغط على الزر مرة أخرى في الوقت الحالي ، يعود جهاز الاستقبال إلى الضوء الأحمر ، والذي يقدم مفاتيح وضع إخراج كاملة بنجاح.

عندما يشير الوميض الأخضر البطيء إلى تبديل وضع الإخراج غير SBUS إلى وضع إخراج SBUS ، وعندما يومض المصباح الأخضر بسرعة يشير إلى تبديل وضع إخراج SBUS إلى وضع إخراج غير SBUS.
في ظل وضع إخراج SBUS ، يمكنك الحصول على إخراج S.BUS على آخر قناة مؤازرة ولا يتم تغيير وظيفة القنوات الأخرى.
ملاحظة: إذا كنت ترغب في إعادة تعيين جهاز الاستقبال إلى الوضع العادي ، فيمكنك إعادة ربط جهاز الاستقبال بجهاز الإرسال الخاص بكأو قم بالتبديل مرة أخرى.

يوnder حالة العملوحالة LED مبينعلى النحو التالي:
